こんにちは、ダイナです!

今回は今週いただいたオファーを紹介させていただきます。

紹介させていただく機械は次の3機種です。

1)Komatsu OBS-80(1990年)Leveller & Feeder
2)Amada TP-80(1989年)

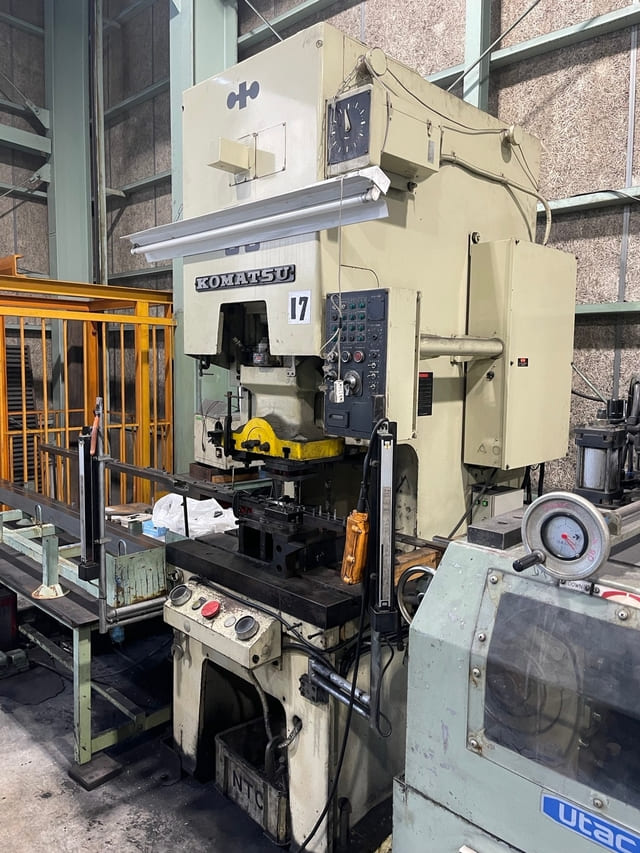

3)Komatsu OBS-60(1982年)Leveler & feeder

目次

今週の中古工作機械のオファー

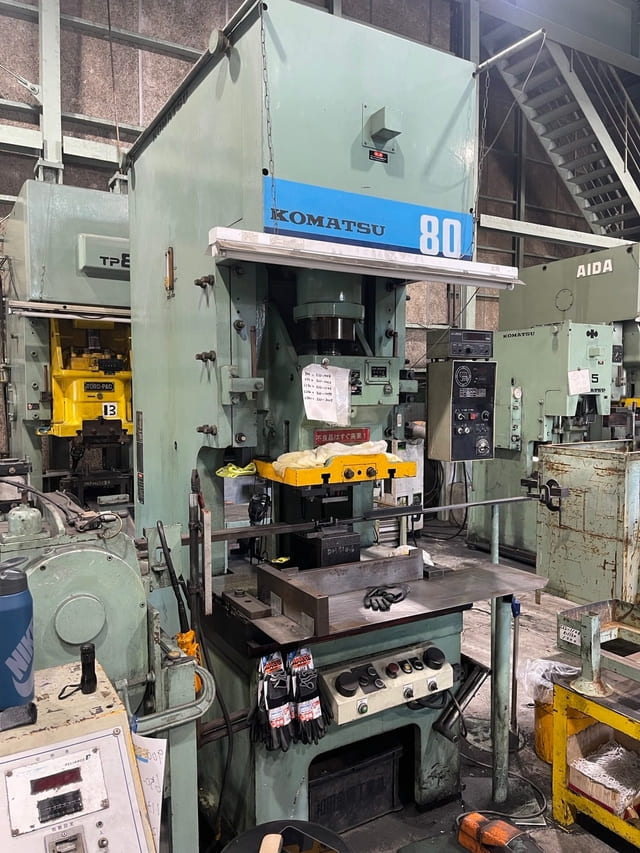

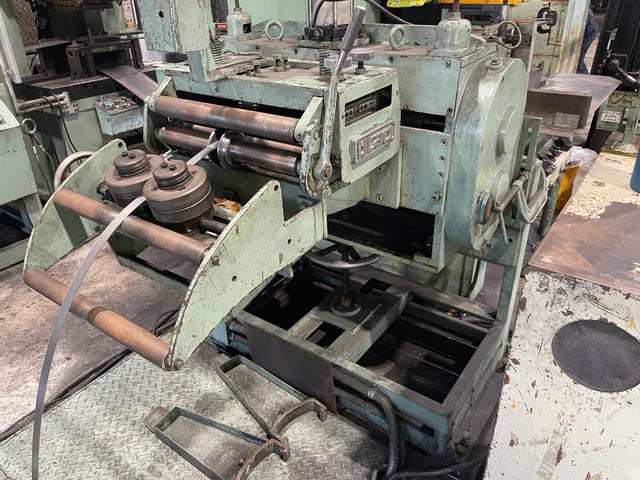

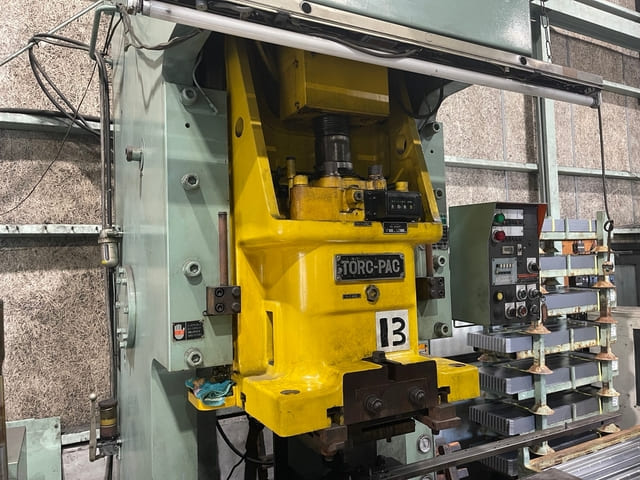

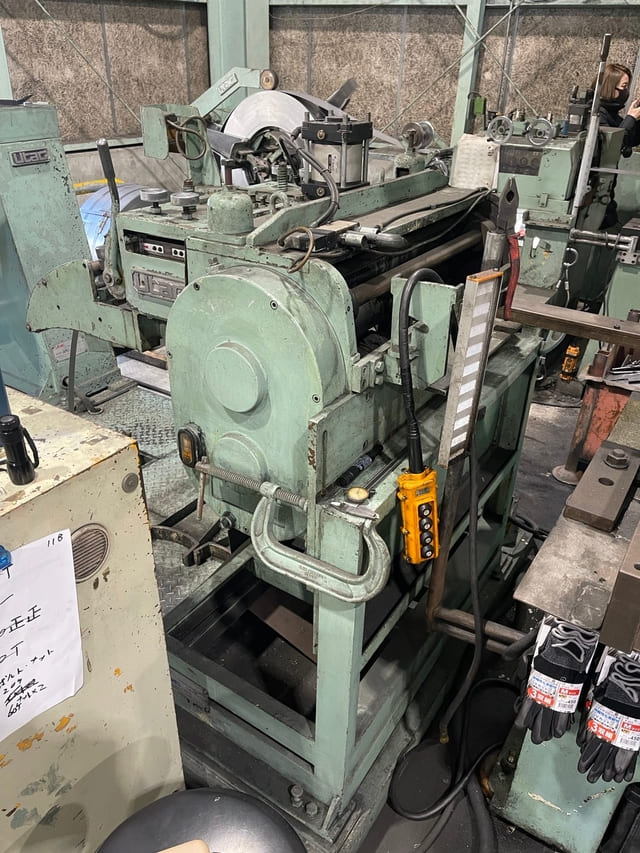

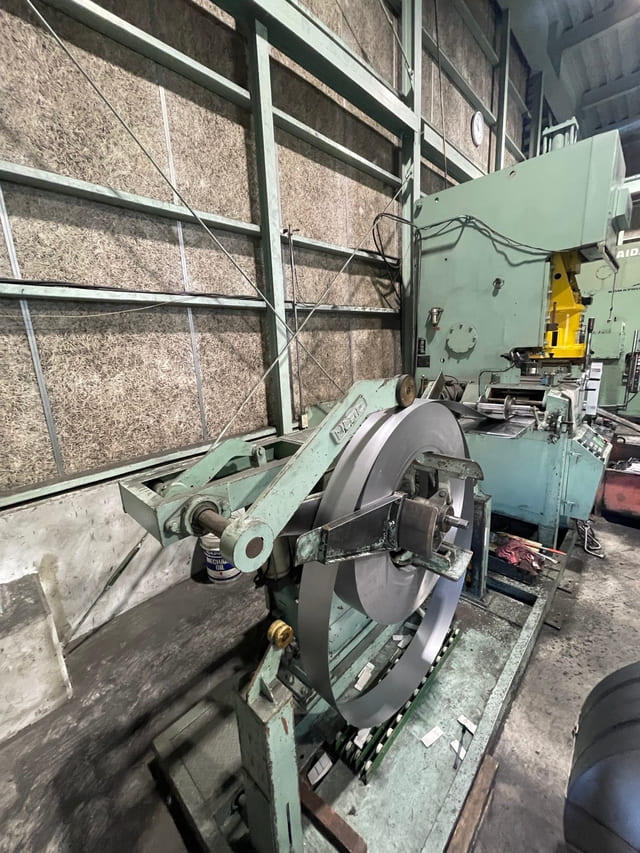

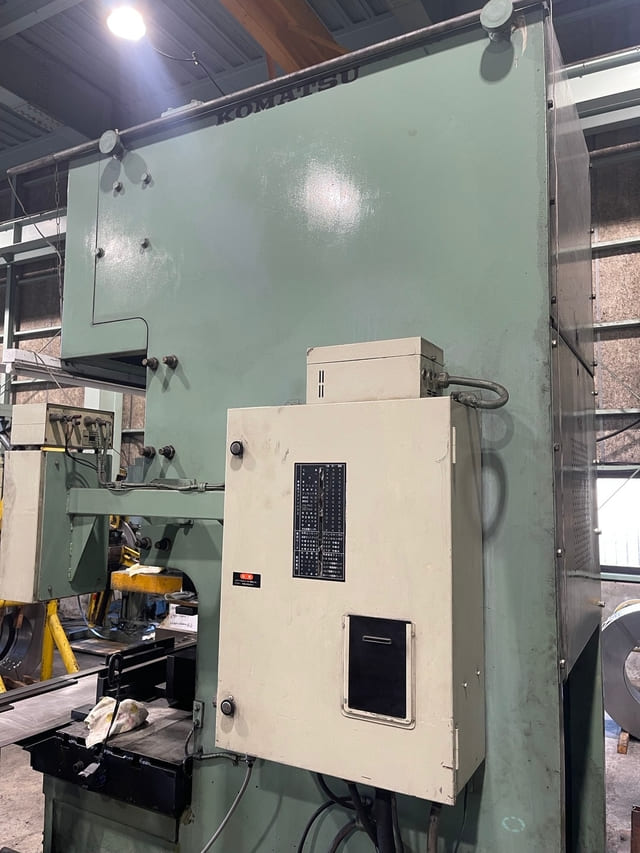

Komatsu OBS-80(1990年) OBS-60(1982年)Leveller & Feeder パワープレス

(参考:
KOMATSU
https://catalog.zenkiren.net › catalog_pdf)

コマツが長年にわたって追求してきたプレス機のノウハウと、ICT技術を集約した高い精度や信頼性、操作性を実現したプレス機械です。

  • 高剛性フレーム
  • 強制空冷式湿式 クラッチ・ブレーキ
  • 先進の制御 SITコントローラ
  • 高精度ガイド機構
  • 稼働管理システム KOMTRAX

(参考:KOMATSU
https://catalog.zenkiren.net › catalog_pdf)

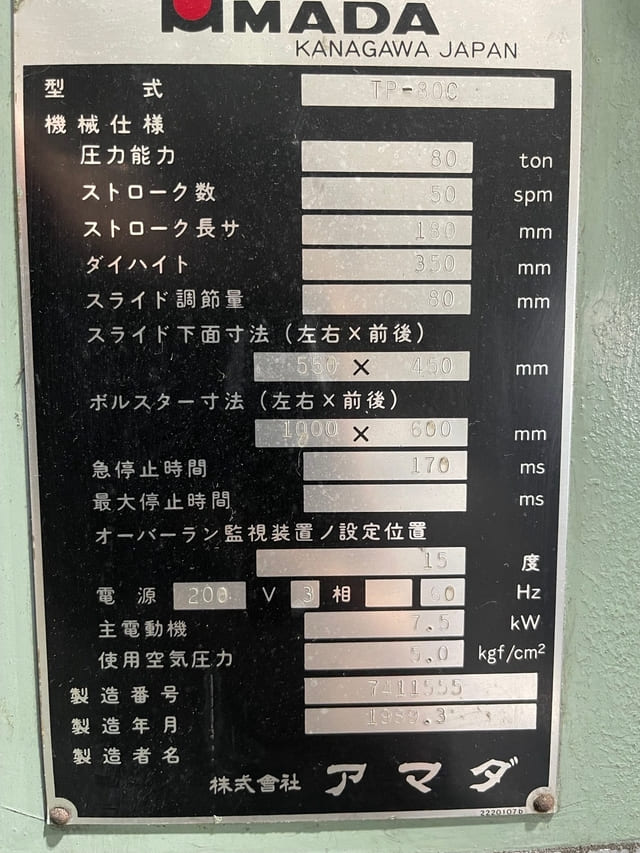

Amada TP-80(1989年)

シングルクランクプレス
時代の最先端を目指した高い汎用性

発売以来、数多くのプレス加工の現場で常に時代の先端を歩んできたTPシリーズです。

プレス機械の押さえておくべき6つのポイント


プレス機械には「銘板」という仕様を表示するプレートが貼られています。

  • ストローク数回転数(spm)
  • ストローク長
  • スライド調整量
  • ダイハイト
  • 年式

など、各プレス機械がどんな能力・仕様なのかが明記されています。

プレス機械の銘板・仕様とは

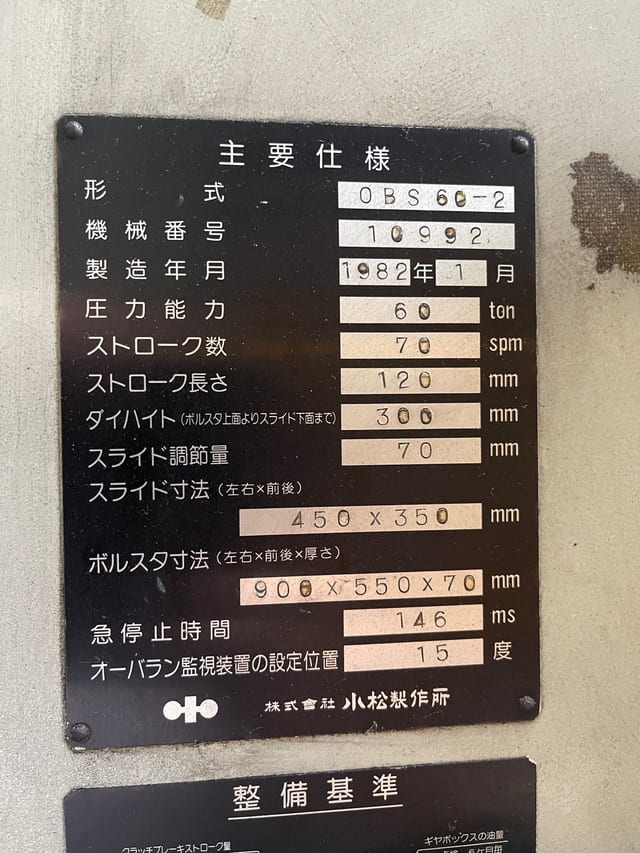

上の画像がプレスに表示されている銘板です。

銘板は、プレス機械の側面に付属されているのが一般的です。

銘板に記載されているのは以下の項目です。

・型式
・圧力能力
・ストローク数
・ストローク長さ
・ダイハイト
・スライド調整量
・スライド下面寸法
・ボルスター寸法
・急停止時間
・最大停止時間
・製造番号(シリアルNo)
・製造年月

機械のメーカーや種類によって記載されてる仕様の項目は異なります。

ストローク数

ストローク数とはプレスの回転数を表します。

プレスのスライド部分が、回転力が発生しない地点においての最高位置である上死点から下死点に下がった状態で加圧し、上死点にもどるまでの1つのサイクルをストローク数と呼びます。

単位はspmで、1分間のストローク回数を表します。

例えば、ストローク数の仕様が40~70spmの場合、インバーター方式でその間が任意に調整ができます。

ストロークの長さ

プレスには、ストローク数と別に上死点から下死点までの長さがあります。

ストローク長さが長ければ、深絞り加工など距離が必要な加工ができ、反対に、短ければ単体の薄板を抜く作業などに向いています。

ストロークの長さについては、プレス機械によって異なります。

クランクプレス・エア式プレス短く一定のものが多い
油圧プレス任意で変更できるものが多い
サーボプレスモーションの変更により変化が可能

スライド調整量

スライド調整量とは、プレスのスライドを支える玉ねじの高さを調整して、決められた範囲内でスライドの上下の高さ調整できる量のことです。

スライド調整により、金型に合わせて上下に口開きにして使用します。

使用する金型の高さに合わせて、スライド調整をするのが一般的な方法です。

レンチなどを使用して手動でアジャストするか、押しボタン式で電動アジャストする方法もあります。

頻繁にスライド調整する場合は、電動アジャスト仕様のプレスを選ぶと作業効率が向上するでしょう。

ダイハイトとシャットハイト

スライドの調整ねじの一番上からスライドの下死点までのまでの長さを「ダイハイト」といいます。

似た言葉にシャットハイトがあります。

シャットハイトとは、ボルスタプレートが乗っていた面(ベッド面)からスライド下面までの距離をのことです。

ダイハイトとシャットハイトは、スライド調整で一番うえに上がった状態でスライド自体は下死点に降りた状態という点では同じです。

ボルスターがベッド面に乗っている状態、ダイハイトが使用されるのが通例です。

急停止時間

プレスには、自己の検出信号を読み取り、自動的にスライドを停止させる急停止機構があります。

急停止機構が作動してからスライドが完全に停止するまでにかかる時間を急停止時間と呼びます。

光線式安全機を遮光した場合や非常停止ボタンを押した場合が急停止するタイミングです。

急停止時間が適正でなければ、事故やケガなどのリスクが高まります。

急停止機構が正しく作動するか、急停止時間が正しいかどうかは、プレス停止性能測定装置で確認できます。

特定自主検査などのプレスの検査のときに使います。

ダイナ】であれば中古機械の高価買取が可能です!

その理由は当社の海外での流通網にあります!

当社のダイナHPには、世界各国から多数のお問合せがあり、そのお問合せに対して真摯に対応してきた結果が今の幅広い流通網になりました。

特に、インドを含めるアジアにおいては複数のエンドユーザーを輸出先として、これまで4,000件以上もの実績があります。

この流通網があるからこそ、中古機械をほかより高く買い取りできるのです!

そのため我々は、お客さまの中古機械を

ほかより少しでも高く

これまで使用してきた機械への思いや気持ちに寄り添い

持ちの良い取引ができるように

買取いたします!

お問合せは、LINEでシンプル且つ迅速に可能です!

  • 機械のプレート(メーカー、型式、年式)
  • 写真
  • タイプ
  • 取説の有無

これらの情報をLINEのメッセージにて送っていただくだけで簡単に査定します!

また、お問い合わせページからも可能です!

もちろん、相談・見積もり・査定は無料で行っておりますのでお気軽にご相談ください!!

\\ダイナに相談してみる!!//

現在探している機械はこちら

現在、特に買取を強化している機械はこちらです!

1) AIDA , AMADA , KOMATSU 300 TON プレス 2台 ( E2M, E2G , E2P ,PMX )

2) AIDA , AMADA , KOMATSU 500 TON プレス 1 台 ( E2M, E2G , E2P ,PMX )

3) 1500 TON 油圧プレス 1 台 TABLE:3000 MM 以上

4) 110 TON プレス C型 – 8 台 , 150 TON プレス C型 –  6 台, 200 TON プレス C型 – 3 台 , 35 TON プレス C型 – 6 台

在庫又は情報をお持ちであればご一報下さい。日本製のみ対応可能です。

また、そのほかにも

・マシニングセンタ
・レーザー加工機
・放電加工機
・平面研削盤
・成形機

など、お眠りの在庫があればご連絡ください!

当社が責任を持って高価買取いたします。
