DMG森精機の新製品NHX 10000 μPrecision

こんにちは、ダイナです！

今回はDMG森精機の新製品、NHX 10000 μPrecisionを紹介します！

NHX 10000 μPrecisionの概要

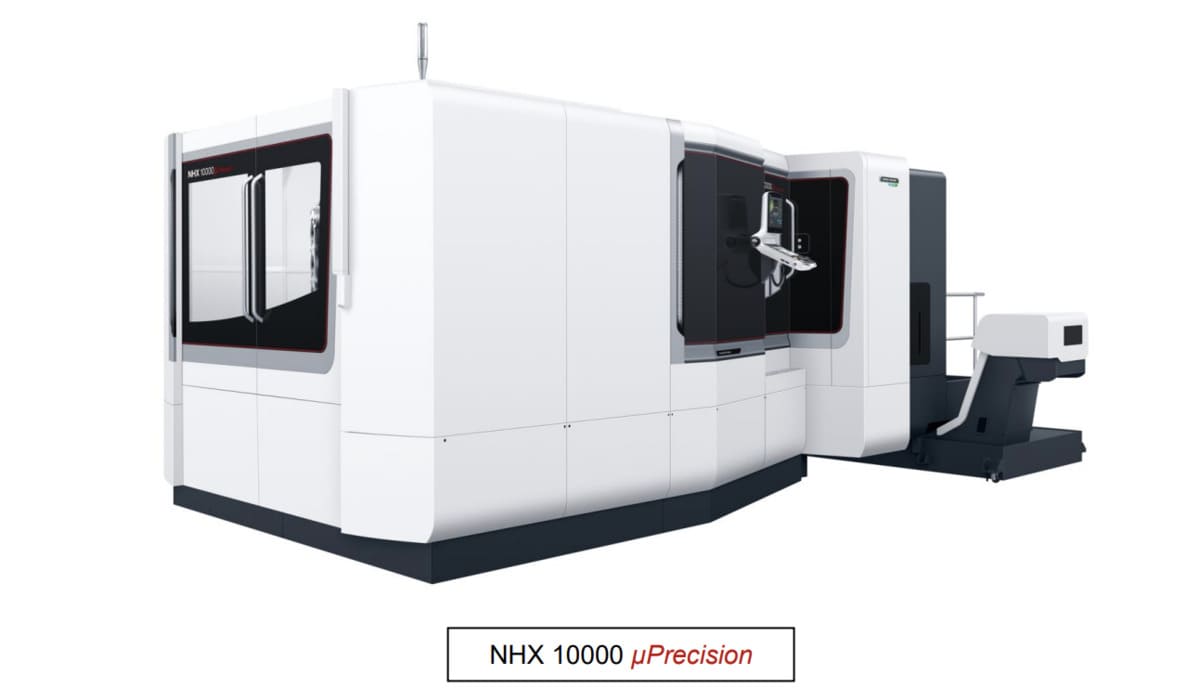

NHX 10000 μPrecisionとは、高剛性と空間精度 15 µm 以下の高精度を兼ね備えた大型横形マシニングセンタです。

NHX10000は最大ワークサイズΦ2,000mm×1,600mm、最大積載質量 5,000kg の当社最大の横形マシニングセンタで、2011年の発売以来広く普及しています。

今回開発したNHX 10000µPrecisionは、高精度化が進む建設機械や航空機、金型、自動車、エネルギー産業など、大型ワークの高精度加工に特化した機械です。

機械本体の土台となるベッド剛性を大幅に高めるとともに、3 点支持構造とすることで大型ワークの高精度加工を実現しました。

（参考：高剛性と空間精度 15 µm 以下の高精度を兼ね備えた 大型横形）

NHX 10000 μPrecisionの特徴や仕様

機械ストローク時の自重による変形の影響を解析により算出し、高精度に機械案内面の加工を行うとともに、摺り合わせによる最終仕上げにより空間精度 15 µm 以下を達成します。また、フルストローク（X 軸：1,700mm、Y 軸：1,400mm、Z 軸：1,510mm）での真直度精度 6 µm 以下を保証します。

さらに、重力軸であるY軸送り軸専用の冷却装置を追加し、熱源となる機器を機械本体から切り離すことにより熱変位を抑制し、高精度加工を維持します。

NHX 10000 µPrecision は、主軸やワークへの接近性が良く、作業性に優れた設計です。また、クーラントタンク内の微細なスラッジを高効率に回収するゼロスラッジクーラントタンクを標準搭載しているため、清掃頻度が大幅に低減され、メンテナンスによる機械停止時間、費用を大幅に削減できます。パレットプールシステム（CPP/LPP）などの自動化システムと組み合わせることで、さらなる生産性向上を実現します。

■主な特長
① 高精度

• 空間精度 15 µm 以下
• フルストローク（X 軸：1,700mm、Y 軸：1,400mm、Z 軸：1,510mm）での真直度精度 6µm 以下
• Y 軸送り軸専用の冷却装置追加、熱源となる機器の機械本体から切り離しによる熱変位低減
  ② 高剛性と長期にわたる加工精度の安定
• 構造解析により、ベッドの強化と高剛性を実現
• 3 点支持構造により、長期にわたる加工精度安定と据付作業時間を短縮
  ③ 優れた作業性とメンテナンス性
• 主軸やワークへの接近性が良く、治具調整などの段取り替え作業の負荷を低減
• 段取りステーション側に 2,290 mm の広いドア開口幅を実現
• クーラントタンク内の微細なスラッジを高性能サイクロンフィルタで高効率に回収する
  「ゼロスラッジクーラントタンク」を標準装備、タンク清掃作業を大幅に削減
  ④ 自動化システム
  ・ 多様化する生産課題を解決するため、さまざまな自動化システムをご提供
• CPP システム（コンパクトパレットプール）*1
  ・必要なパレット枚数に応じて、8 つのパッケージからお客様のニーズに最適な仕様を
  選択いただけるシステム
• LPP システム（リニアパレットプール）*1
  ・立体タイプのパレット棚など、システム構築を自在にカスタマイズでき、お客様の生産性と
  稼働率を最も引き出せるシステム
  ⑤ サスティナブルな生産を実現する環境に配慮した製品
  ・ 高精度加工と高生産性の実現により、CO2排出量や消費電力を削減
  ・ カーボンニュートラルな体制で生産された GREEN MACHINE
  当社は、今後もより多くのお客様ニーズにお応えできるよう、高機能で信頼性が高く、投資価値のある
  商品を市場へ投入してまいります。

（参考：高剛性と空間精度 15 µm 以下の高精度を兼ね備えた 大型横形）
