こんにちは、ダイナです!

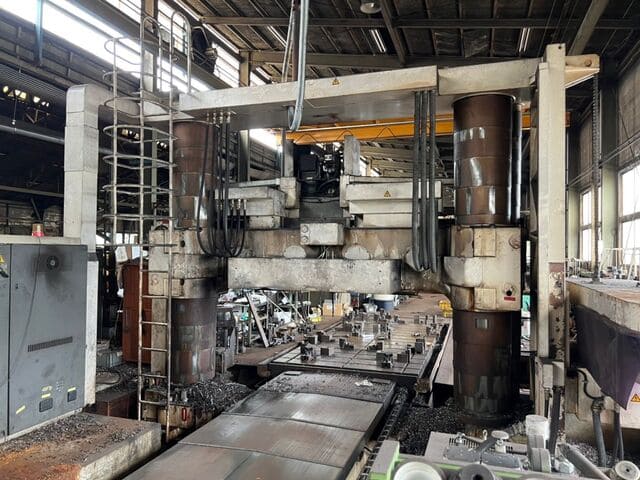

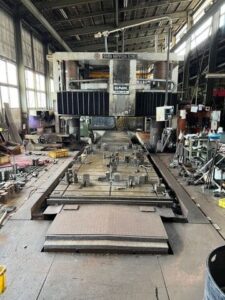

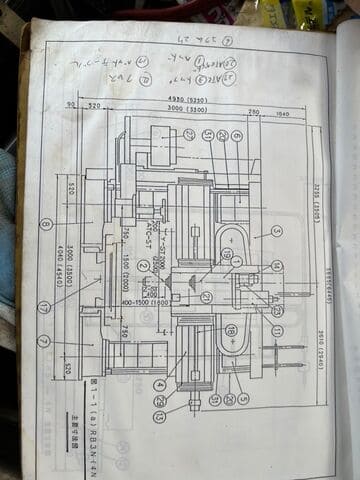

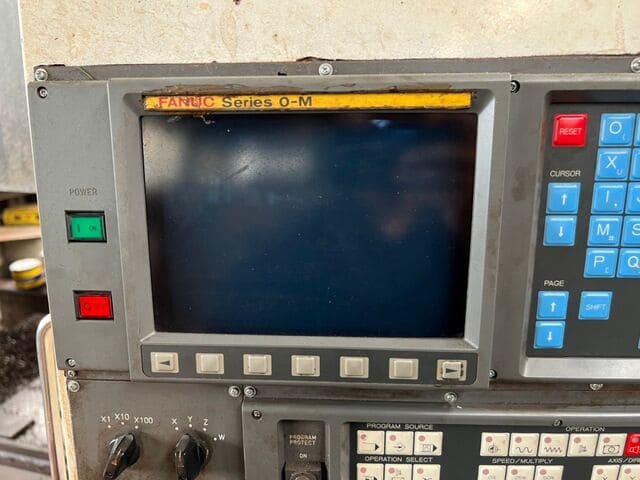

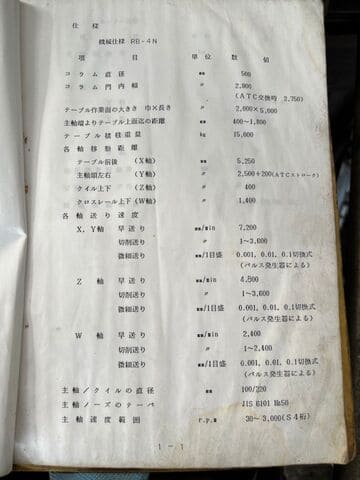

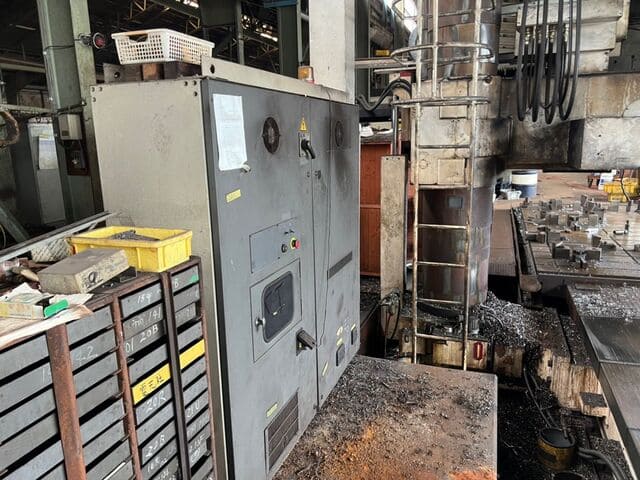

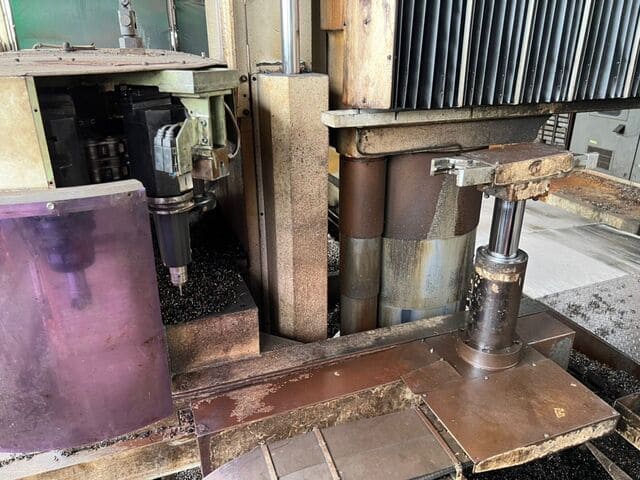

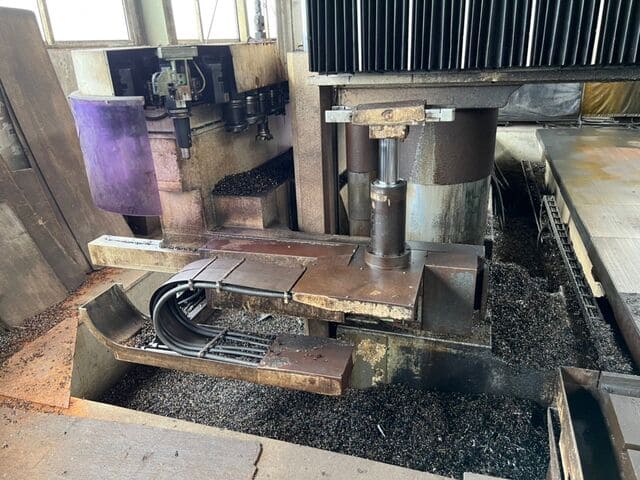

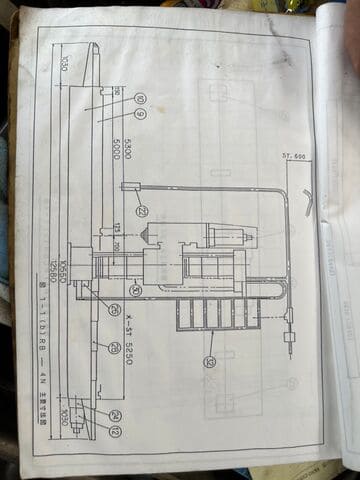

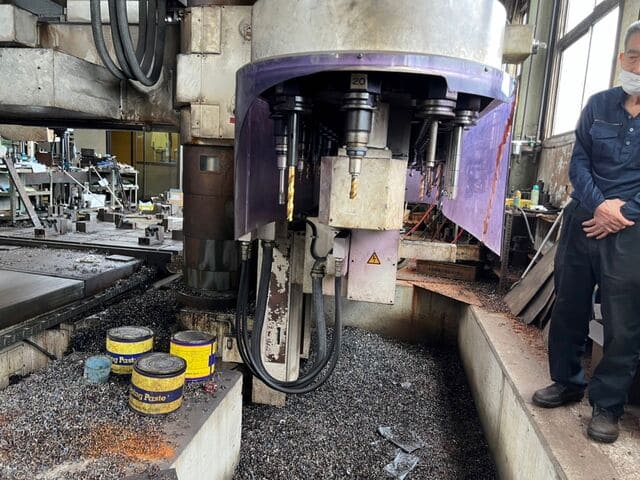

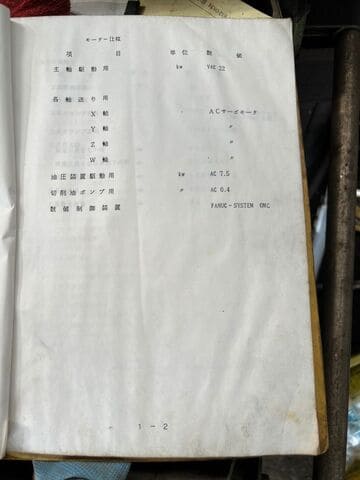

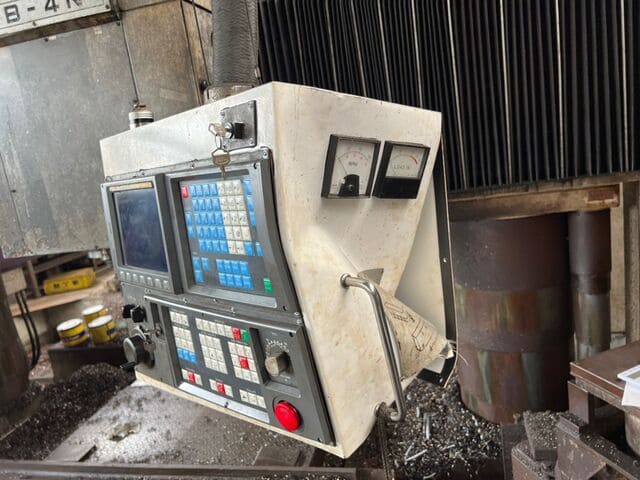

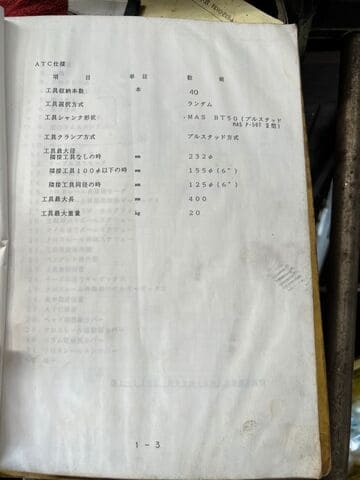

今回は新日本工機の門型マシニングのオファーを頂きましたので、紹介させていただきます!
門型マシニングセンタ|SNK





















SNKは門型マシニングセンタのパイオニアです。
豊富なサイズラインアップ、主軸能力のバリエーションなどお客様の多彩な加工シーンに合わせた最適な機種構成を取り揃えております。
門型マシニングセンタとは

門形マシニングセンタは、NC工作機械で、マシニングセンタの1つです。
その名の通り門の形状で、主軸を支える構造をしているのが特徴的です。
マシニングセンタは汎用性が高く、モノづくりの現場で広く用いられ ています。
例えば、自動車産業におけるエンジン部品の研削や穴開け、ボディ部品の金型製造など、金属部品の加工においては重要な存在です。
ほかにも船舶や航空機部品など、通常のマシニングセンタのテーブルには乗らない大型の加工対象物を段取り(ワークの付け替え)なしで効率よく加工できます。
門形マシニングセンタの構造と仕組み

門形マシニングセンタは、コラム(門)の前方に主軸を配置した門形構造です。
コラムやテーブルの動き方によって、さまざまなタイプがあります。
門形マシニングセンタは、主軸が垂直方向(地面に対して縦向き)に取り付けられています。
この構造自体は立て形マシニングセンタと同じです。
ただし、主軸頭を支える部分が門形になっていることが異なります。
上の画像のように駆動軸はXYZの直線3軸です。

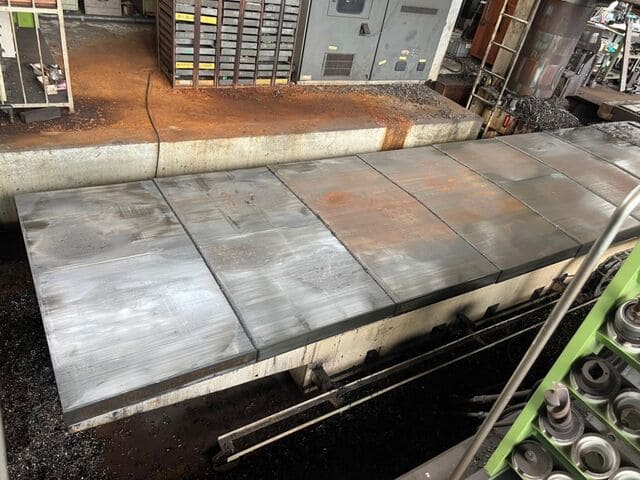

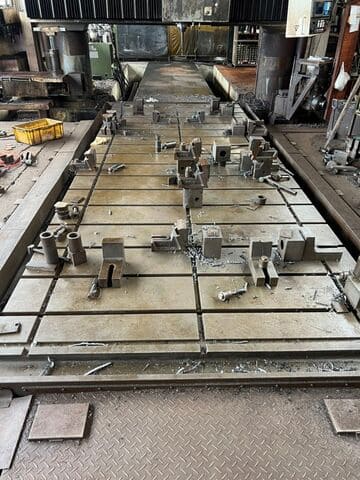

門形マシニングセンタはテーブルが門を通り抜ける方向に動きます。
この方向は制限なく長くすることができるため、航空機や船舶などの大型の部品を加工するときには有効です。
門形マシニングセンタのメリット・デメリット

門型マシニングセンタは、材料を奥方向や横方向に動かしながら加工を進められるため、数メートル超の大型の材料が加工できます。
また、主軸アタッチメントやヘッド交換で、5面加工も可能です。
ただし、設備が大がかりなためコストがかかり、主軸が3点であることから複雑な加工には不向きだとえるでしょう。
門形マシニングセンタと五面加工機(5面加工機)

5面加工機とは、材料が設置されている面以外の5面を加工する機械です。
マシニングセンタには5面加工に対応した機械もあります。

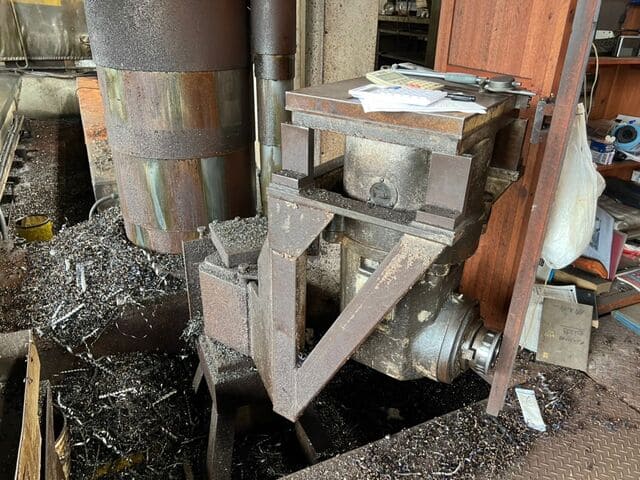

門形マシニングセンタには、主軸の「アタッチメント」や「ヘッド」を着脱すれば、さまざまな加工に対応する5面加工ができるものがあります。
旋回式のユニバーサルヘッドを搭載した機械は「五面加工機(5面加工機)」ともよばれます。
複雑な大型の金型加工で活躍しています。
門形マシニングセンタの種類
門形マシニングセンタは大物ワークの重切削を担うのが一般的です。
そのため、主軸50番(#50)の機種がメインになります。
門形マシニングセンタは、3つの種類で動き方が異なります。
クロスレール固定式

クロスレール固定式は、クロスレールは固定され、図のように主軸がクロスレール上にて左右、主軸自身は上下に動きます。
テーブルはクロスレールと直交方向に動きます。
クロスレール移動式

クロスレール固定式の動きに加え、クロスレール自身も上下に動くのがクロスレール移動式です。
クロスレールの上下移動軸はW軸で現されます。
ガントリー式

ガントリー式は、テーブルは固定されたままコラムがテーブルに沿って動きます。
クロスレールは固定式と移動式があります。
門形マシニングセンタの代表的なメーカー
国内の門型マシニングセンタを取扱メーカーは次を参考にしてください。
