【中古工作機械オファー】マーグの歯車切削盤のオファー

こんにちは、ダイナです!

今回はマーグの歯車切削盤のオファーをいただきましたので、紹介させていただきます!

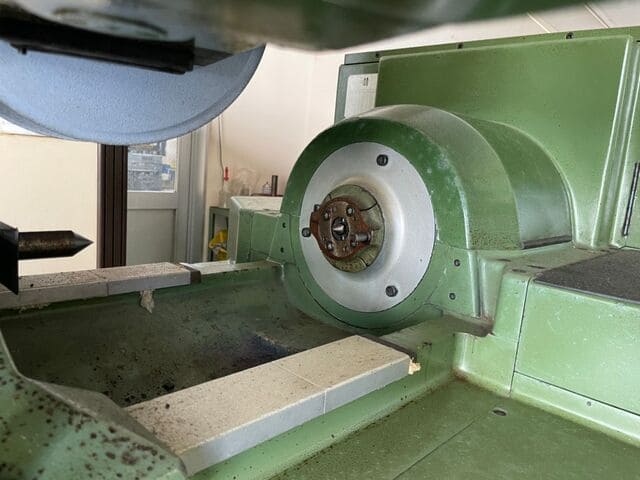

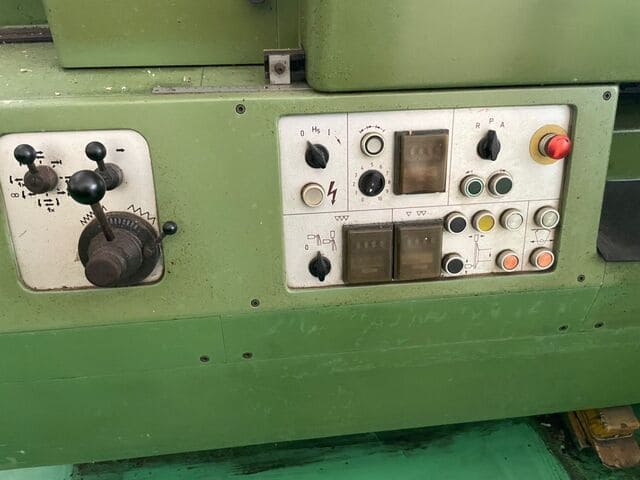

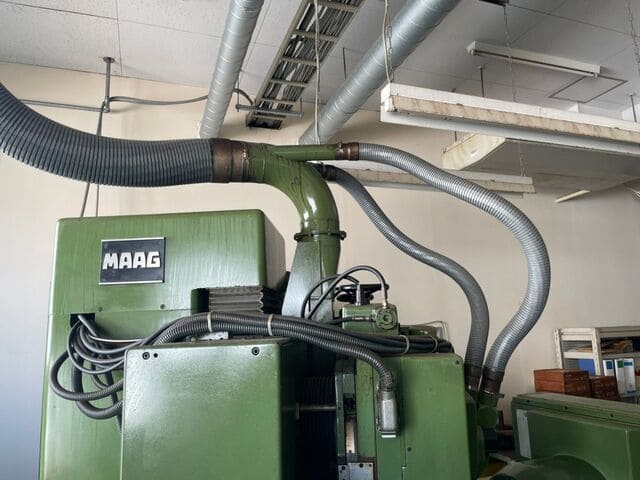

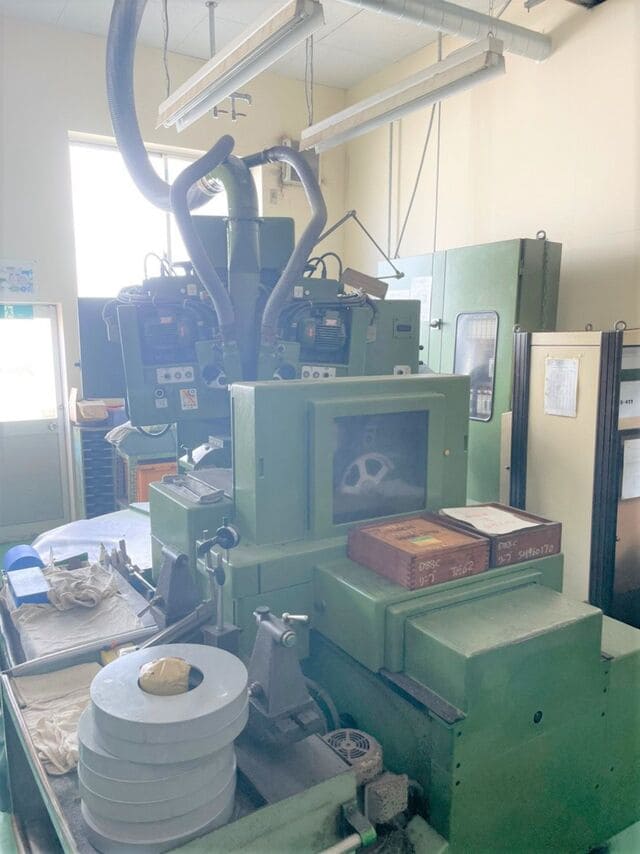

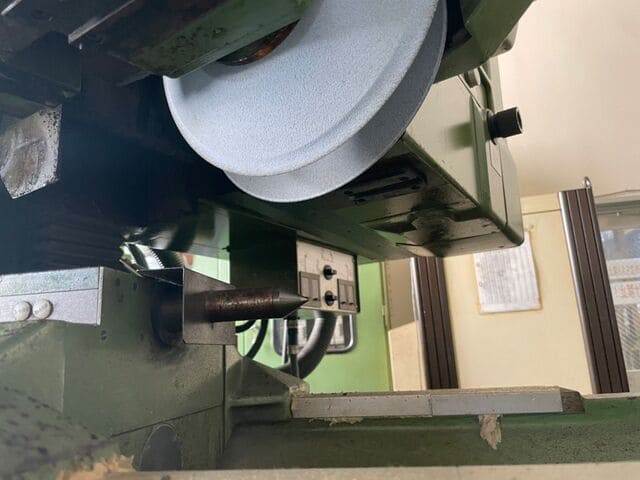

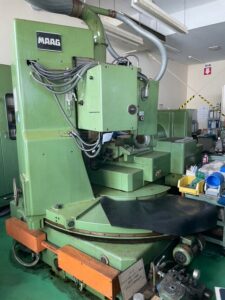

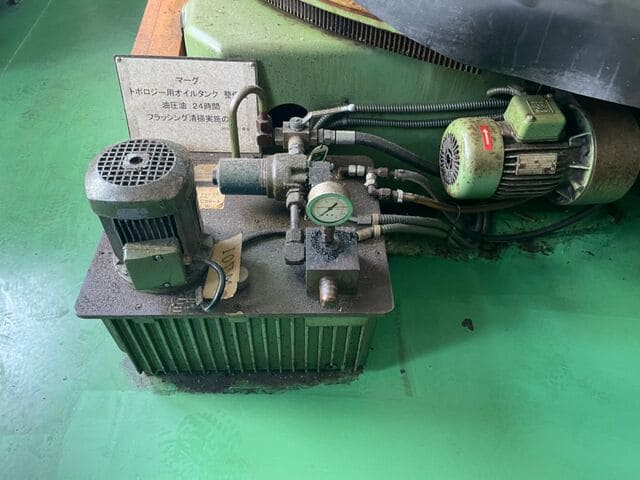

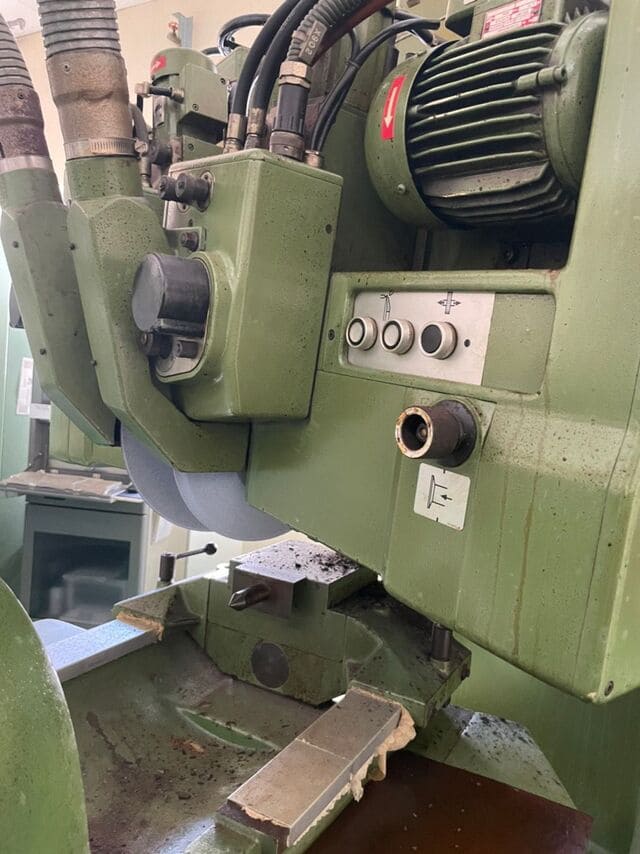

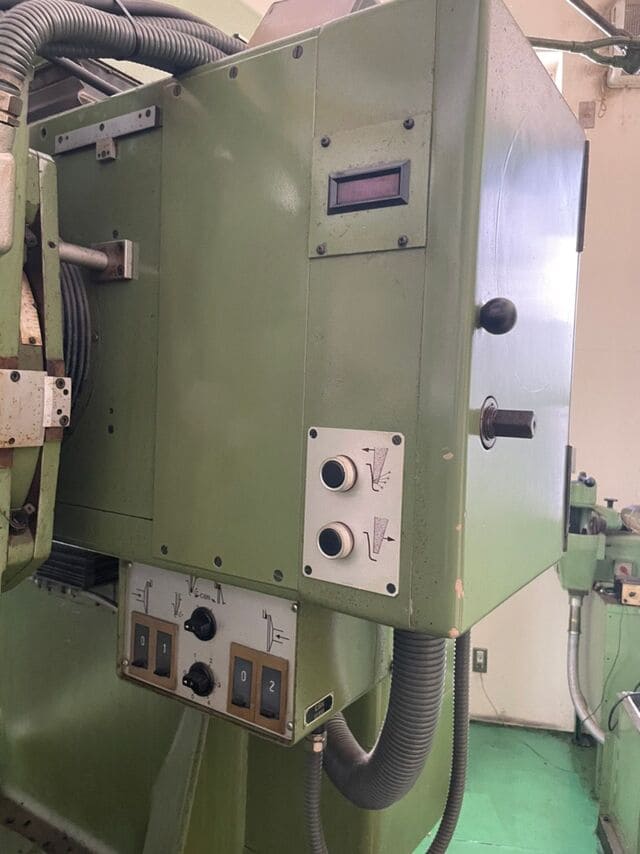

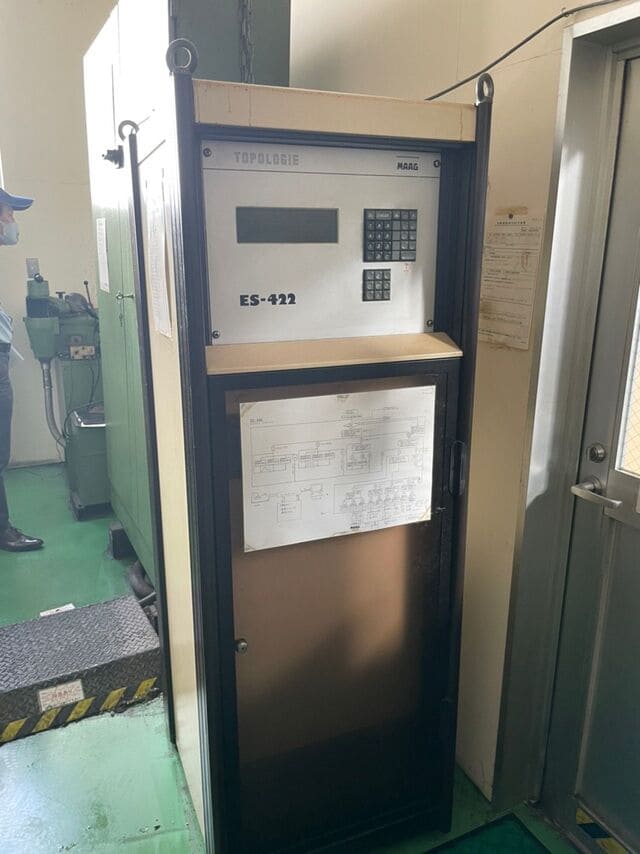

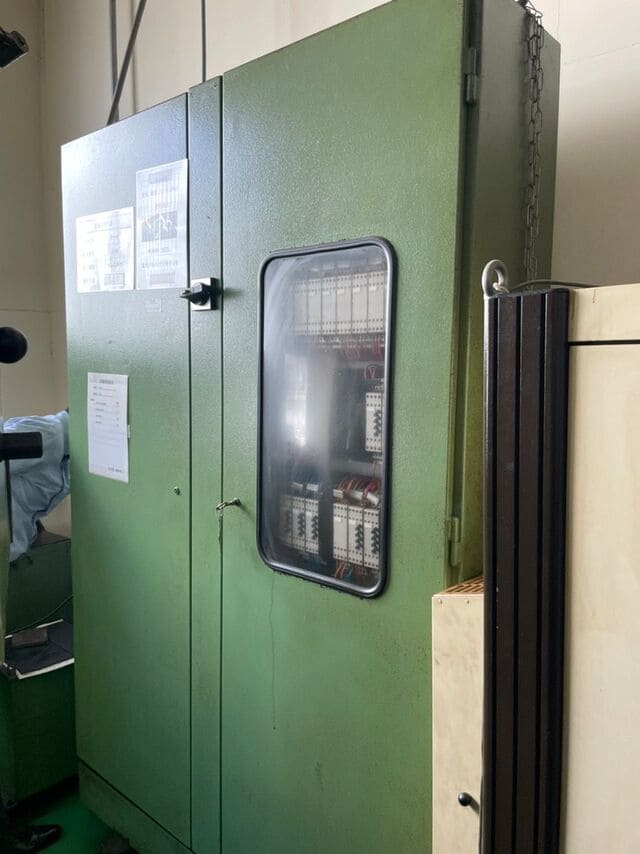

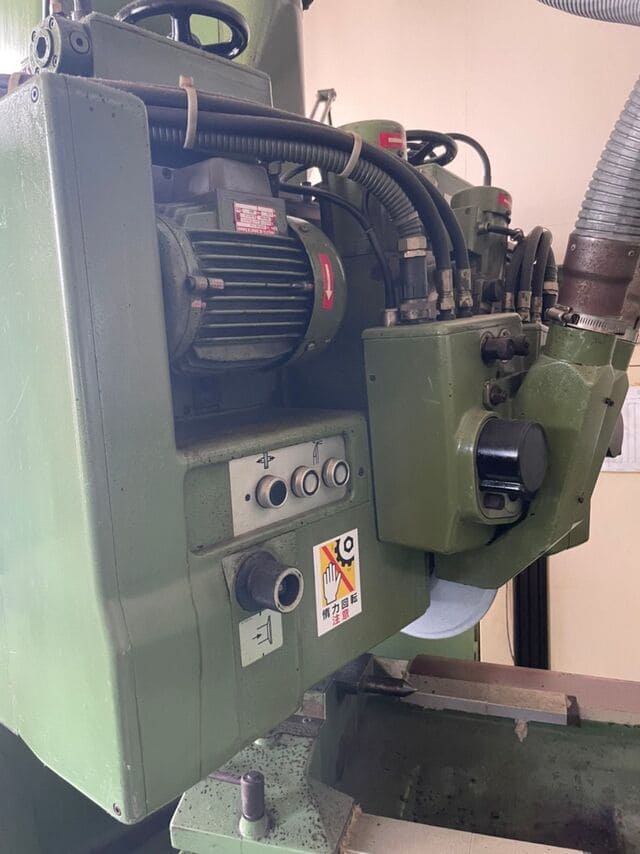

マーグの歯車切削盤【GEAR GRINDING MACHINE MAAG (Switzerland) SD-36-X】

歯車切削盤とは、歯車の歯面を研削する機械です。

歯車と噛み合うラックを砥石に置換える創成法と、成形砥石の歯車形状を転写する成形法とが使用されます。

創生法は以下3つが挙げられます。

  • 2枚の皿状砥石で仮想ラックを形成して加工するMAAG式
  • ウォーム形状砥石と歯車をかみあい状態にして加工するライスハウア式
  • ウォーム形状cBN砥石と歯車を同期回転させるハードギアフィニッシャなど

一方、主な成形法は、次の3つです。

  • 成形歯車研削盤
  • 直歯傘歯車研削盤
  • ハイポイド歯車研削盤

などがあります。

MAAG式は高精度用でそれ以外は、量産用に使用されるのが通例です。

GEAR GRINDING MACHINE Manufacturer: MAAG (Switzerland)

GEAR GRINDING MACHINE

Manufacturer: MAAG (Switzerland)

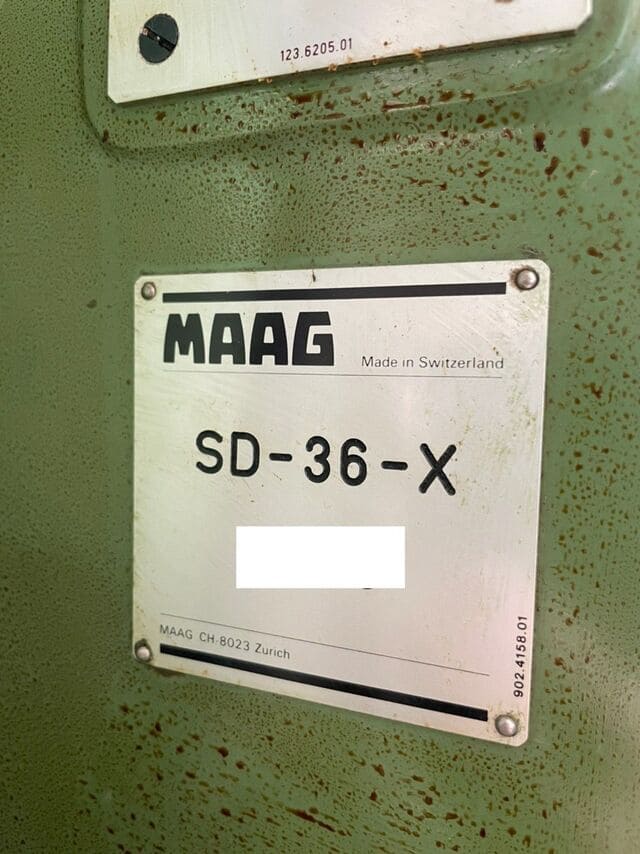

Model: SD-36-X

Year: Unknown

Max. tip circle diameter:360mm, Max outside diameter:360mm Min/max. No. of teeth:10/180, Min/max.module:1-12, Max. helix angle:45°, Max carriage travel:350mm
